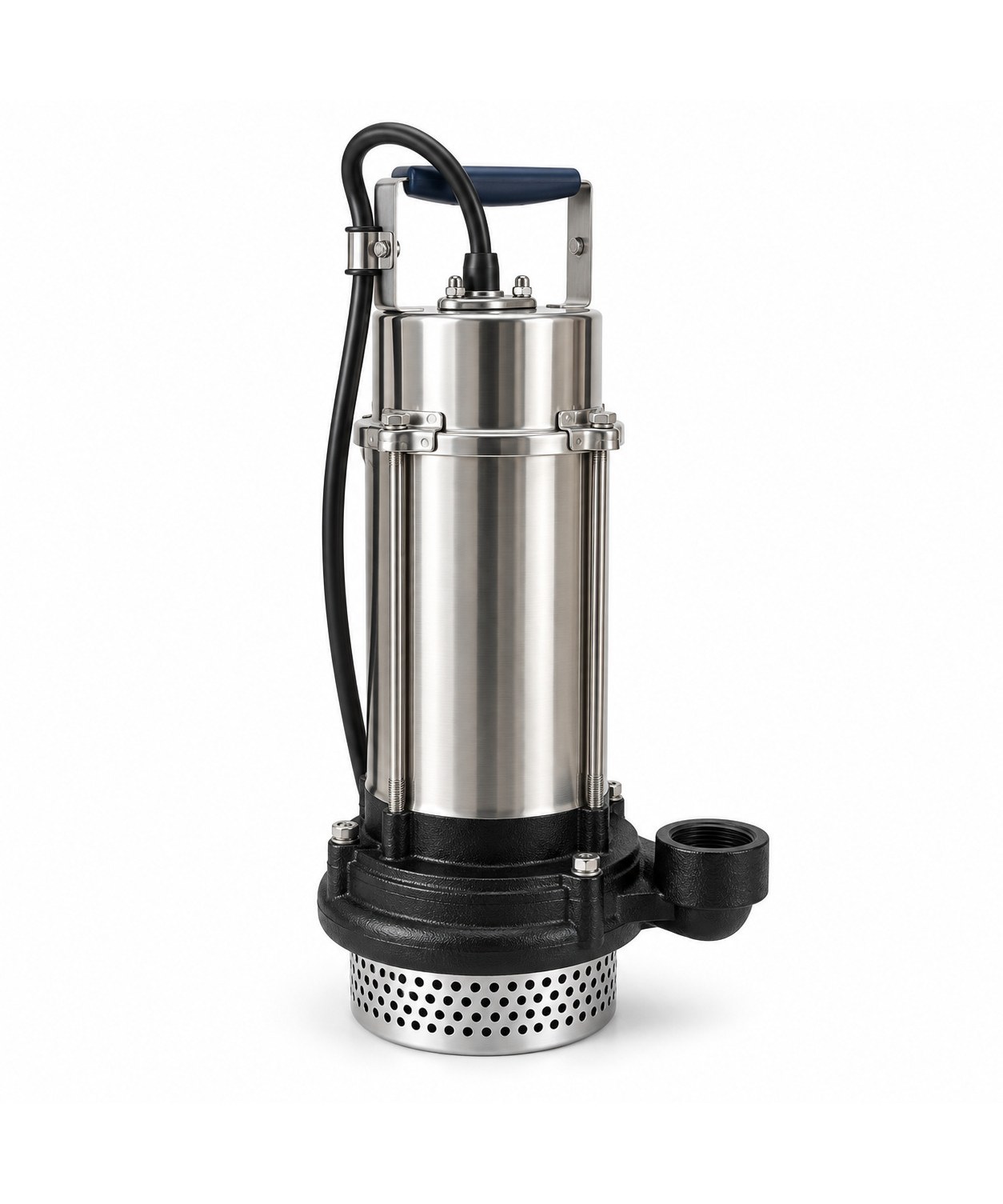

SF15-40-3 nằm trong dòng bơm chìm áp cao SF, thân inox, hãng Perotac – xuất xứ Đài Loan; máy dùng động cơ 3 kW, chạy nguồn ba pha 380–415 V / 50 Hz, không đi kèm phao. Trang này ghi bảng lưu lượng – cột áp của hãng, cách dò bảng, rồi đi vào phần lắp đặt, chạy thử, chống chạy cạn và bảo dưỡng phớt dầu để máy làm việc ổn định lâu dài.
SF15-40-3: điện, công suất và cách đọc tên
Công suất 3 kW, tương đương 4 HP; chạy nguồn ba pha 380–415 V / 50 Hz, không đi kèm phao. Theo catalogue, cột áp lớn nhất của SF15-40-3 là 41 m, đạt khi lưu lượng bằng 0; lưu lượng lớn nhất là 30 m³/h, đạt ở cột áp thấp nhất trong bảng. Hai mốc này không xảy ra cùng một lúc.
Cách đọc mã theo mục MODEL CODE trong catalogue: hai chữ SF gọi tên dòng; cặp số 15-40 là lưu lượng (m³/h) và cột áp (m) hãng chọn để gọi tên máy; số cuối 3 là kW động cơ; mã vắng chữ m và chữ F, tức máy ba pha và không phao. Cặp số ở giữa chỉ giúp gọi tên chứ không phải điểm máy chạy; muốn biết máy đẩy được bao nhiêu nước ở độ cao nào thì tra bảng ngay dưới.
Bảng lưu lượng – cột áp của SF15-40-3
| Lưu lượng (m³/h) | Cột áp (m) |
|---|---|
| 0 | 41 |
| 3 | 40,7 |
| 6 | 40,3 |
| 9 | 39,7 |
| 12 | 38,8 |
| 15 | 37,5 |
| 18 | 35,4 |
| 24 | 29,9 |
| 30 | 22,8 |
Số liệu lấy từ catalogue Perotac SF, đo ở 50 Hz, động cơ 2 cực, nước sạch 20 °C, độ nhớt 1 mm²/s. Hãng ghi đây là giá trị điển hình, không phải cam kết cho từng máy.
Dò bảng để biết SF15-40-3 có đủ sức
Muốn biết máy có kham nổi công trình, cộng hai phần: độ cao từ mặt nước (khi bơm đang chạy) lên tới miệng xả cao nhất, và phần cột áp hao trên ống, co, van. Giả sử tổng tính ra 38,8 m, tra bảng thấy SF15-40-3 bơm được 12 m³/h. Nếu lại cần tới 24 m³/h thì máy chỉ đẩy lên được 29,9 m.
So với mã bên cạnh: ở cùng 30 m³/h, SF15-40-3 cho 22,8 m còn SF20-40-4 cho 27,3 m. Cột áp cần càng sát 41 m thì nước ra càng ít, vì vậy nên để dư một khoảng thay vì chọn máy làm việc sát đầu bảng.
SF15-40-3 hợp với việc gì
Công dụng in trong catalogue: lấy nước từ giếng hoặc bể chứa để cấp cho sinh hoạt, cho công trình dân dụng, công trình công nghiệp, cho tưới vườn và tưới tiêu. Hãng giới hạn nước bơm không nóng quá 40 °C và lẫn cát không quá 0,1 %.
Bản ba pha hợp với nơi đã có lưới điện ba pha và tủ điều khiển, như xưởng, trạm cấp nước nhỏ hay khu tưới cần đẩy cao, đẩy xa.
Không lắp SF15-40-3 vào hố nước thải có rác
Tên sản phẩm xếp theo nhóm bơm chìm nước thải, nhưng công dụng catalogue ghi cho SF15-40-3 là cấp nước; cánh nhôm đúc và rọ hút lưới inox không làm cho nước có giẻ, rác sợi, túi nilon hay bùn đặc. Hố thu nước thải lẫn rác nên dùng bơm cắt rác Perotac; hố gom nước thải ít rác xem bơm chìm Perotac SS/SSM.
Lắp đặt SF15-40-3 trong giếng hoặc bể
Treo SF15-40-3 bằng cáp hoặc xích inox buộc vào chỗ treo của máy; tuyệt đối không dùng dây điện để treo hay kéo máy lên. Khi chạy, máy phải ngập hoàn toàn và không đặt sát đáy, để cửa hút không kéo theo bùn, cát đã lắng. Với giếng, tính vị trí đặt máy theo mực nước lúc đang bơm, vì mực nước khi giếng nghỉ luôn cao hơn.
Trên ống đẩy nên lắp van một chiều để nước không dội ngược mỗi lần máy dừng, kèm một van chặn để chỉnh lưu lượng và cô lập máy khi sửa. Đường ống càng ngắn, càng ít co thì phần cột áp mất càng nhỏ, máy cho nhiều nước hơn ở cùng độ cao. Mối nối dài dây cáp phải kín nước và đặt cao hơn mặt nước.
Tủ điện ba pha và kiểm chiều quay cho SF15-40-3
SF15-40-3 chạy điện ba pha 380–415 V, 50 Hz và không kèm phao, nên phải đi cùng tủ điện có khởi động từ, rơ-le nhiệt chống quá tải, bảo vệ mất pha, lệch pha; thêm bộ điều khiển mực nước kiểu phao điện hoặc que dò nối rơ-le. Bộ điều khiển mực nước làm thay việc của công tắc phao ở bản một pha: ngắt máy khi nước xuống thấp.
Lần chạy đầu phải kiểm chiều quay. Cho máy chạy ngắn với van đẩy mở và quan sát lượng nước ra; nếu nước lên yếu rõ so với bảng thì đảo hai trong ba dây pha rồi thử lại. Chỉnh rơ-le nhiệt theo dòng điện ghi trên nhãn máy, không để mức cao hơn.
Chạy thử và vận hành SF15-40-3 hằng ngày
Trước lần bật đầu tiên, đo điện áp nguồn, kiểm dây tiếp địa và chắc chắn máy đã ngập nước. Mở van đẩy rồi mới bật máy; nước ra đều, máy không rung giật là được. Sau đó so lượng nước nhận được với bảng ở trên: chênh nhiều thường do ống đẩy nghẽn, van chưa mở hết hoặc máy quay ngược chiều.
Không để SF15-40-3 chạy lâu khi van đẩy đóng kín, vì lúc đó lưu lượng bằng 0 và nước trong buồng bơm nóng dần. Cũng tránh để máy bật tắt liên tục trong thời gian ngắn: bể nhỏ thì nới khoảng cách giữa mức bật và mức tắt.
Vì sao không được để SF15-40-3 chạy cạn
Động cơ bơm chìm tản nhiệt nhờ lớp nước bao quanh vỏ inox. Khi cạn nước, vỏ động cơ nóng lên nhanh, mặt phớt phía dưới cọ khô và mòn; để lâu, nước lọt qua phớt vào buồng dầu rồi vào cuộn dây. Vì vậy rơ-le mực nước trong tủ điện phải đặt mức ngắt cao hơn cửa hút của máy.
Giếng có mực nước tụt nhanh khi bơm, hoặc bể được cấp nước chậm, nên chọn mã có lưu lượng vừa với lượng nước về thay vì mã lớn hơn cần thiết, để máy không hút cạn nhanh hơn tốc độ nước bổ sung.
Bảo dưỡng định kỳ: dầu phớt, rọ hút, cánh bơm
Phớt cơ khí của SF15-40-3 là cặp graphit/gốm nằm trong buồng dầu; catalogue ghi dầu ngâm phớt là loại dùng cho máy thực phẩm và dược phẩm. Mỗi lần bảo dưỡng, mở nút dầu xem màu dầu: dầu còn trong là phớt kín; dầu đục, ngả màu sữa hoặc lẫn nước là phớt đã mòn, cần thay phớt và thay dầu cùng loại trước khi nước vào động cơ.
Cùng lúc, nhấc máy lên rửa rọ hút inox, gỡ rác và rêu bám, kiểm cánh bơm có bị kẹt không. Nước lẫn cát làm cánh nhôm đúc mòn dần, lưu lượng tụt so với bảng; khi thấy dấu hiệu này nên kiểm lại cánh. Đo điện trở cách điện cuộn dây khi bảo dưỡng giúp phát hiện sớm ẩm vào động cơ; động cơ dòng SF thuộc loại quấn lại được nên cuộn dây hỏng vẫn sửa được.
Vật liệu và tuỳ chọn theo catalogue
Theo catalogue, phần inox AISI 304 của SF15-40-3 gồm rọ hút, lớp vỏ ngoài động cơ và nắp trên; cánh bơm đúc từ nhôm; phớt cơ khí là cặp graphit – gốm ngâm dầu. Động cơ 2 cực, quay khoảng 2.850 vòng/phút ở 50 Hz. Khi công trình cần, hãng nhận làm theo yêu cầu bản phớt cơ khí đặc biệt hoặc điện áp khác; trường hợp này cần báo trước khi đặt hàng.
Các mã đứng cạnh SF15-40-3
Mã nhỏ hơn liền kề cùng loại điện là SF15-32-2.2 – máy 2,2 kW, đẩy cao nhất 37,4 m, bơm nhiều nhất 30 m³/h. Mã lớn hơn liền kề là SF20-40-4 – máy 4 kW, đẩy cao nhất 46,4 m, bơm nhiều nhất 36 m³/h.
Ở mức 3 kW, SF15-40-3 có bản song sinh SFm15-40-3F (một pha 220–240 V, có phao). Catalogue dùng chung một bảng lưu lượng – cột áp cho cặp này, nên chọn bản nào chỉ tuỳ nguồn điện tại chỗ và cách điều khiển mực nước.
Xem đủ 14 mã một pha và ba pha tại danh mục bơm chìm Perotac áp cao.
Bảo hành, giá và đặt hàng SF15-40-3
Máy mang nhãn Perotac, xuất xứ Đài Loan, được bảo hành 12 tháng theo điều kiện của hãng. Giá SF15-40-3 báo riêng theo từng đơn hàng. Để kiểm mã trước khi đặt, gửi cho Thảo: lưu lượng cần dùng, chênh cao và chiều dài ống đẩy, độ sâu giếng hoặc bể, nguồn điện một pha hay ba pha, qua hotline/Zalo 0962.22.1587. Khi nhận máy, đối chiếu nhãn máy với mã đã đặt rồi làm theo các bước lắp đặt, chạy thử ở trên trước khi đưa vào dùng.
